Como um calibrador de medidor de energia trifásico mede a precisão dos medidores de energia sob condições dinâmicas?
No cenário moderno de gestão de energia, a precisão dos medidores de energia é de suma importância. Os medidores de energia trifásicos são amplamente utilizados em aplicações industriais, comerciais e residenciais de grande escala para medir o consumo de energia elétrica. Para garantir sua medição precisa, os calibradores de medidores de energia trifásicos desempenham um papel crucial, especialmente em condições dinâmicas. Como fornecedor líder de calibradores de medidores de energia trifásicos, somos bem versados nos princípios e métodos de medição da precisão de medidores de energia sob tais circunstâncias desafiadoras.
Compreendendo as condições dinâmicas na medição de energia
As condições dinâmicas na medição de energia referem-se a situações em que os parâmetros elétricos como tensão, corrente, frequência e fator de potência mudam constantemente. Essas mudanças podem ocorrer por diversos motivos, incluindo a partida e parada de grandes equipamentos industriais, a integração de fontes de energia renováveis como solar e eólica e a operação de cargas elétricas com consumo de energia variável. Nessas condições, os métodos tradicionais de calibração que dependem de medições estáticas ou em estado estacionário podem não ser suficientes para avaliar com precisão o desempenho dos medidores de energia.
Princípios dos calibradores de medidores de energia trifásicos
Um calibrador de medidor de energia trifásico é um dispositivo sofisticado projetado para gerar e medir sinais elétricos em um sistema trifásico. Consiste em uma fonte de energia de precisão capaz de produzir sinais de tensão e corrente estáveis e ajustáveis, uma unidade de medição para capturar parâmetros elétricos com precisão e um sistema de controle para gerenciar o processo de calibração.
O princípio básico de operação envolve a comparação da saída do medidor de energia em teste com os valores de referência conhecidos fornecidos pelo calibrador. Ao aplicar uma série de sinais elétricos controlados com precisão, o calibrador pode simular diferentes condições operacionais, permitindo uma avaliação abrangente da precisão do medidor de energia.
Medindo a precisão sob condições dinâmicas
Geração e Simulação de Sinais
Para medir a precisão dos medidores de energia sob condições dinâmicas, o calibrador de medidor de energia trifásico primeiro precisa gerar sinais elétricos dinâmicos que imitem cenários do mundo real. Isto pode ser conseguido programando o calibrador para produzir formas de onda de tensão e corrente com amplitudes, frequências e fatores de potência variados. Por exemplo, ele pode simular o surto de corrente de partida de um motor grande ou a saída de potência flutuante de uma turbina eólica.
NossoHZ - Calibrador de campo de medidor de energia trifásico portátil 3521é capaz de gerar sinais dinâmicos de alta qualidade com alto grau de precisão. Ele pode produzir formas de onda de tensão e corrente com frequências ajustáveis de 45 Hz a 65 Hz e fatores de potência de - 1 a + 1, permitindo a simulação de uma ampla gama de condições dinâmicas.
Medição e comparação em tempo real
Uma vez aplicados os sinais dinâmicos ao medidor de energia em teste, o calibrador mede continuamente os parâmetros elétricos e compara as medições de energia registradas pelo medidor com os valores de referência. Esta comparação em tempo real é crucial para detectar quaisquer imprecisões na medição do medidor de energia durante a operação dinâmica.
O calibrador utiliza técnicas avançadas de processamento de sinal digital para analisar os dados medidos e calcular o erro entre a leitura do medidor e o valor de referência. Ele também pode fornecer relatórios detalhados sobre o desempenho do medidor de energia, incluindo o erro de medição em diferentes momentos, o erro médio durante um período específico e a faixa de variação do erro.
Compensação para efeitos dinâmicos
Condições dinâmicas podem introduzir vários erros na medição de energia, como erros de mudança de fase, erros de resposta em frequência e erros de resposta transitória. Para garantir uma calibração precisa, o calibrador do medidor de energia trifásico precisa compensar esses efeitos dinâmicos.
Isto pode ser feito através de algoritmos matemáticos e procedimentos de calibração incorporados no software do calibrador. Por exemplo, ele pode analisar a relação de fase entre os sinais de tensão e corrente e ajustar os valores de referência de acordo para compensar erros de mudança de fase. NossoHZ - 1011P Kit de calibração de medidor de energia elétrica trifásicoincorpora algoritmos de compensação avançados para minimizar o impacto dos efeitos dinâmicos nos resultados da calibração.
Desafios e soluções em calibração dinâmica
Incerteza na geração de sinal
Um dos principais desafios na calibração dinâmica é a incerteza na geração de sinais. A geração de sinais elétricos dinâmicos precisos e estáveis requer componentes de alta precisão e algoritmos de controle avançados. Qualquer desvio nos sinais gerados pode levar a resultados de calibração imprecisos.
Para enfrentar esse desafio, utilizamos fontes de energia de alta qualidade e técnicas avançadas de controle digital em nossos calibradores. NossoEquipamento trifásico da calibração do campo do medidor da energia elétricafoi projetado com medidas rigorosas de controle de qualidade para garantir a precisão e estabilidade dos sinais gerados. Além disso, são realizadas calibrações e manutenções regulares dos calibradores para minimizar a incerteza na geração do sinal.
Complexidade dos cenários reais - mundiais
As condições dinâmicas do mundo real são frequentemente complexas e difíceis de simular com precisão. Diferentes indústrias e aplicações podem ter características elétricas e perfis de carga exclusivos, tornando um desafio desenvolver um método de calibração único.
Para superar esse desafio, oferecemos soluções de calibração personalizáveis. Nossa equipe de especialistas trabalha em estreita colaboração com os clientes para entender seus requisitos específicos e desenvolver procedimentos de calibração personalizados. Por exemplo, para indústrias com uma elevada proporção de cargas não lineares, podemos utilizar algoritmos especiais e técnicas de geração de sinais para simular com precisão o conteúdo harmónico e o comportamento transitório dos sinais eléctricos.
Benefícios da calibração dinâmica precisa
A calibração dinâmica precisa de medidores de energia oferece vários benefícios. Em primeiro lugar, garante a equidade da facturação energética. Medidores de energia imprecisos podem levar a cobranças excessivas ou insuficientes dos clientes, o que pode causar disputas e perdas financeiras. Ao calibrar os medidores de energia em condições dinâmicas, podemos garantir que o consumo de energia seja medido com precisão, promovendo assim a justiça no mercado de energia.
Em segundo lugar, melhora a eficiência da gestão energética. A medição precisa de energia fornece dados confiáveis para análise de consumo de energia, previsão de carga e estratégias de conservação de energia. Isto ajuda os utilizadores industriais e comerciais a optimizar a sua utilização de energia, reduzir os custos de energia e melhorar a eficiência energética global.
Conclusão

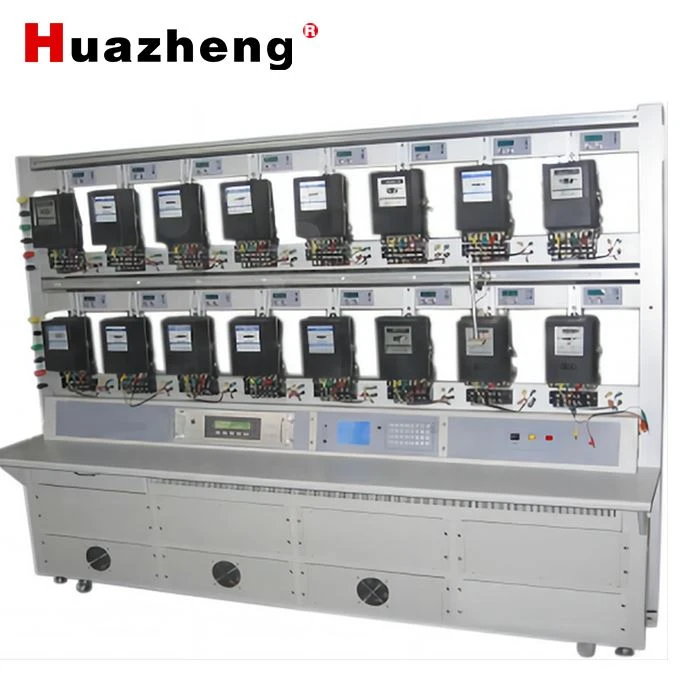

Como fornecedor de calibradores de medidor de energia trifásico, entendemos a importância da calibração precisa do medidor de energia sob condições dinâmicas. Nossa linha de calibradores, incluindo oHZ - Calibrador de campo de medidor de energia trifásico portátil 3521,HZ - Calibrador de campo de medidor de energia monofásico portátil 1521,Equipamento trifásico da calibração do campo do medidor da energia elétrica,HZ - 1011P Kit de calibração de medidor de energia elétrica trifásico, eHZ - Banco trifásico do teste do medidor da energia elétrica 1041, são projetados para atender às diversas necessidades de nossos clientes.
Se você estiver interessado em garantir a precisão dos seus medidores de energia sob condições dinâmicas, convidamos você a entrar em contato conosco para uma discussão detalhada sobre como nossos produtos podem atender às suas necessidades específicas. Nossa equipe de especialistas está pronta para fornecer aconselhamento e suporte profissional para ajudá-lo a fazer a escolha certa.
Referências
- Padrão IEEE para Medição de Energia Elétrica, IEEE Std 1260 - 2002
- IEC 62053 - 21:2019, Equipamento de medição de eletricidade (ac) - Requisitos particulares - Parte 21: Medidores estáticos de energia ativa (classes 0.2S, 0.5S, 1 e 2)
- "Modern Power Systems Analysis" por Nirala S. Rao, que fornece uma visão abrangente da análise de sistemas de energia e técnicas de medição.
