Transformador de tensão padrão HJS15-35G3
Principais recursos
PT de 15 ~ 35kV, classe 0,05 que possui classe de alta tensão e alta precisão pode ser usado para calibrar o PT abaixo da classe 0,2, 35kV. Ele pode ser sobrecarregado com carga secundária de 0,25VA quando a tensão secundária for 100V.
Indicadores técnicos:
|
Relação de tensão nominal |
35kV/100V |
|
Segunda capacidade nominal |
0,2 VA, 0,07 VA, 0,02 VA, COS =1.0 |
|
Nível de precisão |
Nível 0,05 |
|
Tensão de teste |
uma tensão de enrolamento: 1,2Un, 1 minuto enrolamentos secundários Tensão de frequência industrial: 2kV, 1 minuto |
|
Frequência nominal |
50Hz |
1. PT bipolar calibrando PT
Nota: Durante a calibração do TP, o “X” maior deve ser aterrado com segurança ao testar a tensão primária!
O “x” menor também deve ser aterrado ao testar a tensão secundária.
O caso de carga de tensão “x” deve ser adicionado no TP em teste.

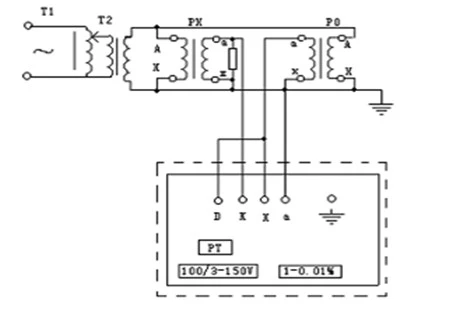

2. Diagrama de fiação para PT calibrando PT
3 Diagrama de fiação para auto{1}calibração do PT
4. Diagrama de fiação para PT calibrando PT
